FOURIER 皮帶張力測量系統
Clavis FourierBMS利用光學技術測量張力帶的固有頻率。Fourier系統是為生產線和制造設施設計和建造的，是一個集成的OEM解決方案，適用于許多不同行業。
Fourier用于質量保證和生產線組裝，在全球擁有超過1000個客戶，極大地提高了性能、質量和效率。
該系統可以在大范圍內精確測量30Hz到500Hz的頻率。該系統的測量單位為赫茲(Hz)，報告單位為赫茲(Hz)、磅(磅)、牛頓(N)或公斤力(KgF)。皮帶的張力可以根據皮帶的質量和跨長來計算。
除了皮帶測量外，F(xiàn)ourierBMS還計算一個質量因子，作為衡量測量質量的尺度指標。如果皮帶測量的質量系數較低，則表明光學傳感器距離皮帶太遠，或者皮帶上有物體，導致信號“減弱”了皮帶的自然振動。

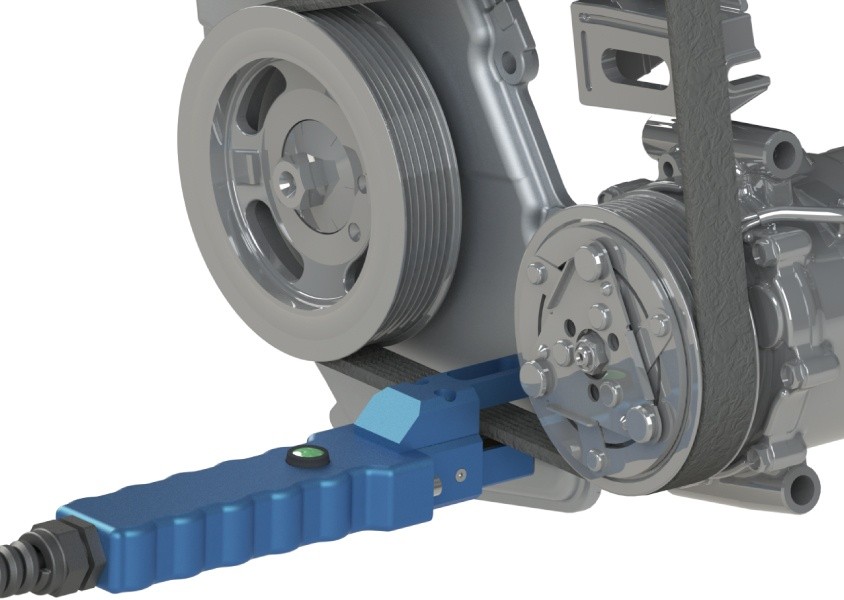

光學傳感器頭

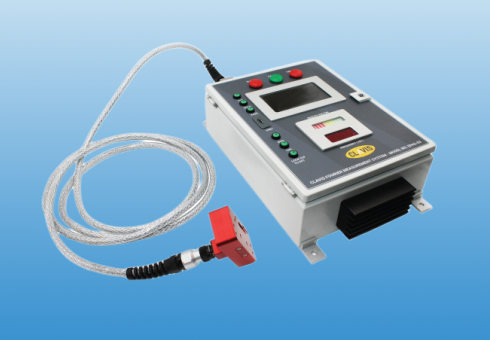

FourierBMS使用通過電纜連接到控制柜的光學傳感頭測量皮帶的頻率。傳感頭包括一個紅外光學傳感器和一個光譜匹配的光電二極管，用于測量皮帶振動信號。
該傳感器包含一個電磁驅動的機電錘，用于攪動皮帶，使其振動。采用紅外光學傳感器將皮帶振動信號轉換成電信號，由FourierBMS控制柜進行處理。

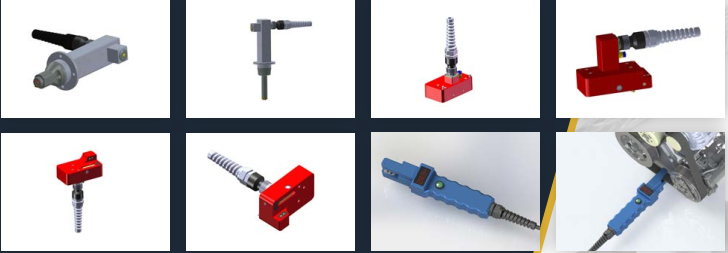

我們有多種傳感器頭可供選擇，可用于各種不同的應用。
Clavis FourierBMS被廣泛應用于許多行業。
對于質量保證和生產線裝配，我們的皮帶測量設備為產品和工藝的改進做出了重要貢獻。
從全球大公司到中型公司， Fourier系統以全球最高的精度確保可靠的測量結果。
從汽車生產線和暖通空調總成，到集成的OEM解決方案，幾乎所有行業都受益于我們的皮帶測量技術。

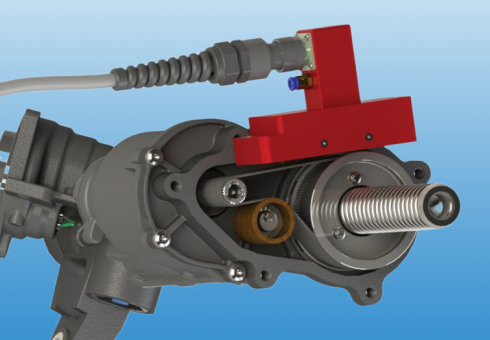

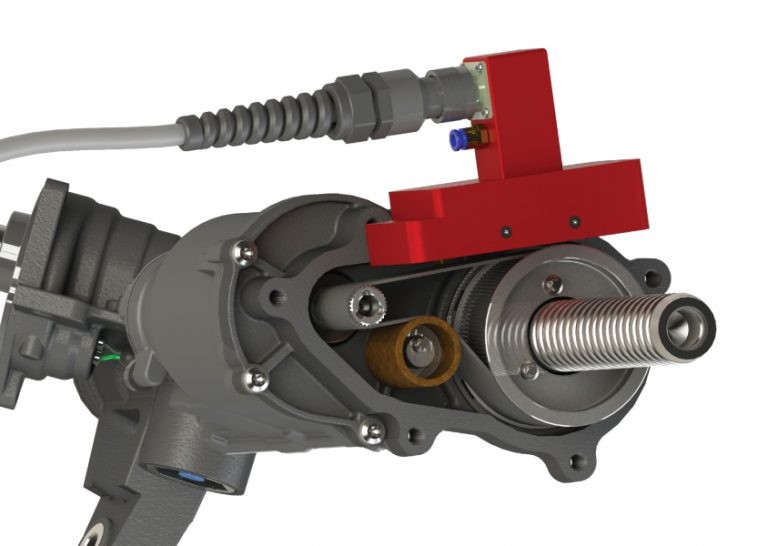

? EPAS

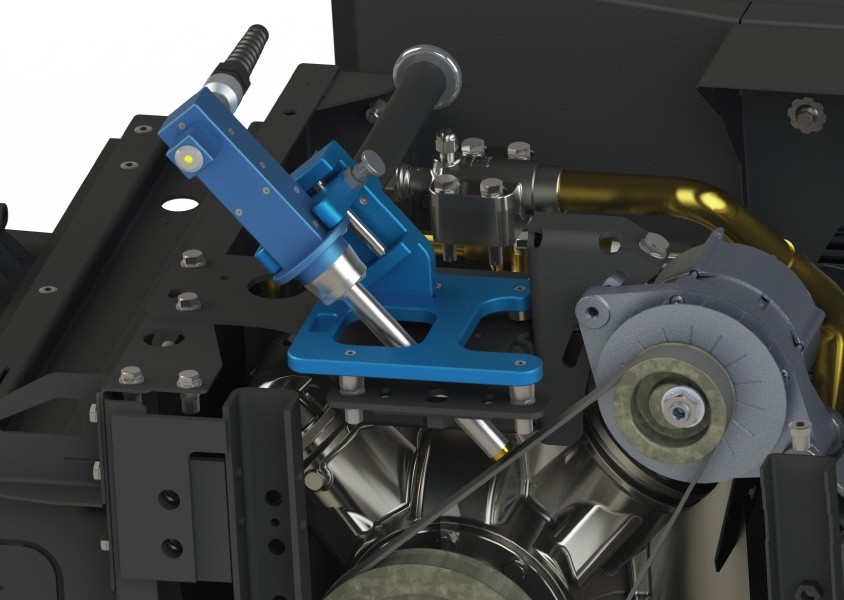

? 車輛裝配

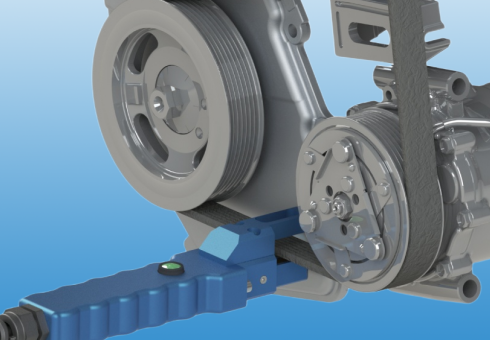

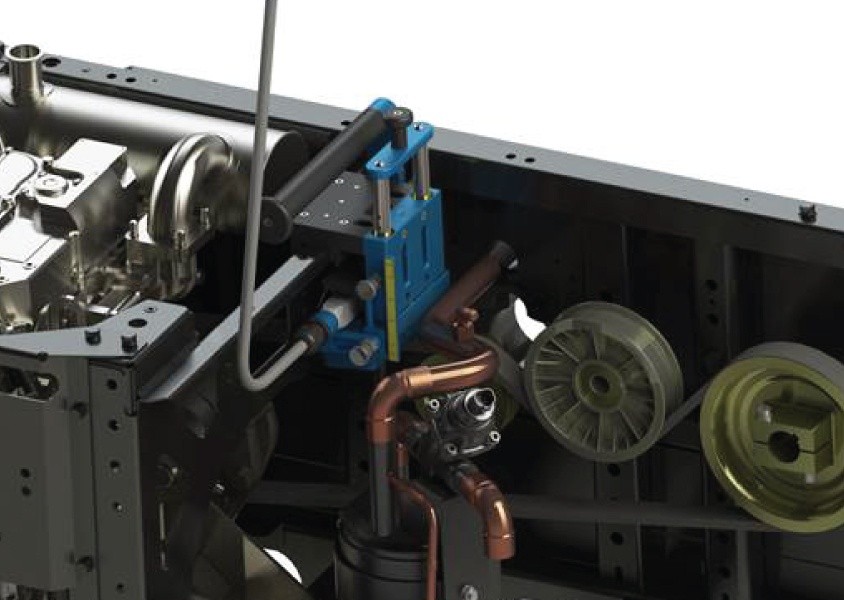

? 空調組裝
? 農業
Clavis FourierBMS皮帶張力測量系統有以下特點
1. 免人工敲擊 FourierBMS使用通過電纜連接到控制柜的光學傳感頭測量皮帶的頻率。傳感頭包括一個紅外光學傳感器和一個光譜匹配的光電二極管，用于測量皮帶振動信號。該傳感器包含一個電磁驅動的機電錘，用于攪動皮帶，使其振動。采用紅外光學傳感器將皮帶振動信號轉換成電信號，由FourierBMS控制柜進行處理。我們有多種傳感器頭可供選擇，可用于各種不同的應用。

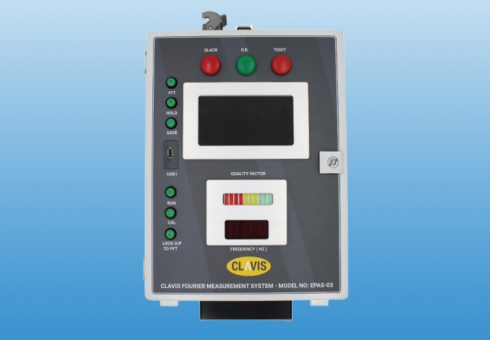

2.LED 頻率顯示屏可以動態顯示當前皮帶張力值，可根據實時顯示的皮帶張力值快速調整皮帶張力
3.可以預設目標張力范圍，用以判定皮帶張力是否合格，校準連接器供外部校準使用。
4.松弛、緊密、OK三色指示燈實時顯示當前皮帶張力合格狀態，每次傳感器信息串通過RS232/以太網向PC發送測量值。
5.所有信息都可以通過控制面板獲得
6. 通訊可與MESS系統連接，我們已經開發了一系列集成了Siemens, Allen-Bradley, 和Mitsubishi生產的可編程邏輯控制器的FourierBMS控制器。
Fourier 接口包括:
? PROFINET 以太網網絡
? PROFIBUS 工業總線
? RS232 串行通訊
? 24v 隔離輸出
7. LCD顯示-顯示范圍輸出或FFT輸出。給出了振動信號的頻域和時間域的分析。
8. 掃描條形碼并選擇正確的發動機類型參數后，將顯示發動機號和發動機類型。將顯示發動機/皮帶排列的視覺顯示。

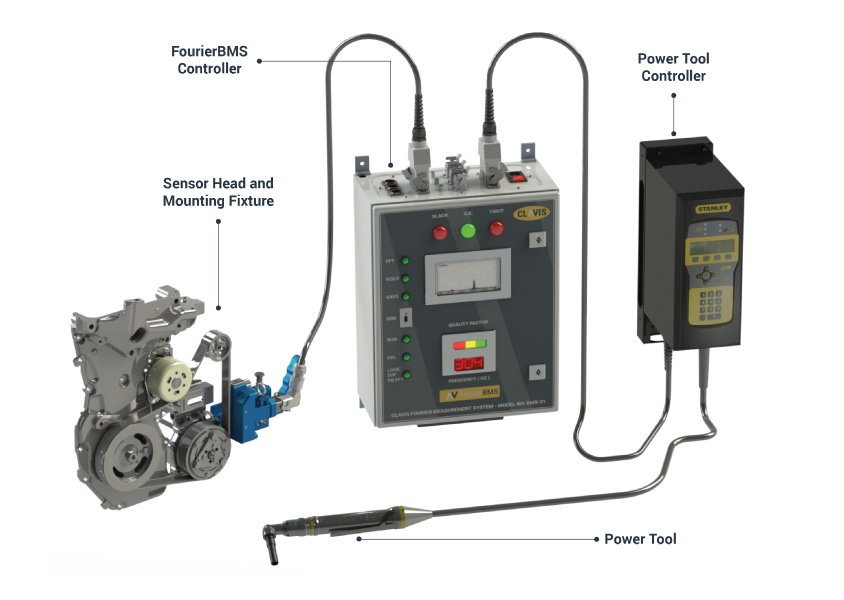

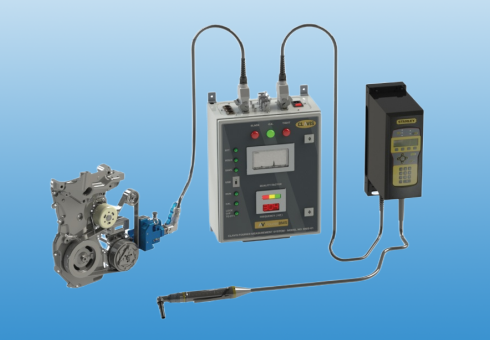

Clavis FourierBMS皮帶張力測量系統的閉環系統
Clavis開發的閉環系統，從開始到結束測量、監控和精確控制皮帶張力過程，在張力作用下自動實現并保持皮帶的最佳目標張力。
閉環系統使用開環系統的概念作為它的前向路徑，但是在它的輸出和輸入之間有一個或多個反饋回路。例如，“反饋”只是從傳感器頭部對皮帶進行測量，并與最佳張力公差(低/高)進行比較，然后將“反饋”作為信號返回到輸入端，使電動工具順時針或逆時針旋轉。當電動工具插座放置在帶張緊器的調節螺母上時，轉動帶動托輥，使皮帶的張力增加或減少。
使用FourierBMS閉環系統的主要優點：
? 通過自動調整系統輸入來減少錯誤
? 提高對不穩定系統測試的系統穩定性
? 提高或降低系統靈敏度
? 增強穩定性以應對對流程外部的干擾
? 產生可靠和可重復的性能
